CT-1 | CTA-1 | CTD-1 | CTD-2 Вернуться назад

Дифференциальные реле защиты от замыкания ELR могут быть подключены к следующим тороидальным трансформаторам тока:

CTD-1/28 Ø гнездо 28мм

CTD-2/29 Ø гнездо 29мм

CT-1/22 Ø гнездо 22мм

CT-1/35 Ø гнездо 35мм

CT-1/60 Ø гнездо 60мм

CT-1/80 Ø гнездо 80мм

CT-1/110 Ø гнездо110мм

CT-1/160 Ø гнездо 160мм

CT-1/210 Ø гнездо 210мм

CT-1/300 Ø гнездо 300мм

CT-1/280R Ø гнездо 280мм

CT-1/350R Ø гнездо 350мм

CT-1/415R Ø гнездо 400мм

CTA-1/110 Ø гнездо 110 мм (открываемый)

CTA-1/160 Ø гнездо 160 мм (открываемый)

CTA-1/210 Ø гнездо 210 мм (открываемый)

CTA-1/300 Ø гнездо 300 мм (открываемый)

Они должны пересекаться кабелями контролируемой линии; подключите фазы и нейтраль трансформатора, при их наличии. Заземляющий кабель НЕ должен пересекать трансформатор тока.

ПРИМЕЧАНИЕ. Скрутите соединительные провода между тороидом и реле, держите их на расстоянии от кабелей электропитания; при наличии сильных электромагнитных полей используйте экранированный провод. Скрутите пару кабелей передачи сигнала (клеммы 1-2) отдельно от пары электрических цепей управления (клеммы 3-4), при их наличии. Уменьшите расстояние между тороидом и реле до минимума.

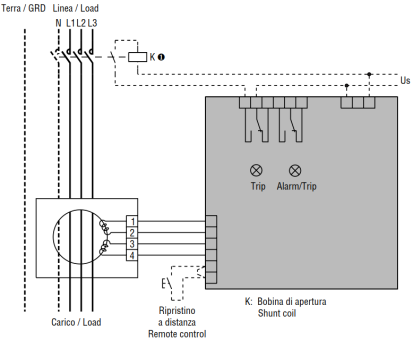

Соединение проводки.
