CTT-4 | CTT-8 Вернуться назад

Программируемый терморегулятор, имеющий до 4 или 8 входов от датчиков Rtd Pt100.

• Программируемый порог срабатывания сигнализации, отключения и вентиляции на каждом входе.
• Показывает параметры и измерения на 2-х цифровых дисплеях; добавлена функция памяти предельных значений; автоматически отображается самая высокая температура.
• Расширенный диапазон электропитания 20 ÷ 250 В перем./ пост. тока или 110 - 230 - 400 В перем. то тока
• Последовательный выход RS232 / RS485 Modbus Rtu, с управляющим программным обеспечением



ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ	CTT-4	CTT-8
ВСПОМОГАТЕЛЬНЫЙ ИСТОЧНИК ПИТАНИЯ
Номинальное напряжение	20÷250 В перем. /пост. тока – 115-230-400 В перем. тока
Частота	50…60Гц
Потребление энергии	4 ВА
GSM/DPRS МОДЕМ
Датчик	4 PT 100 RTD	8 PT 100 RTD
Тип	3 провода (поддерживаются 2 и 4 провода)
Искажение	1 градус каждые 0.39 Ω
Диапазон измерения	-30…+200° С
Компенсация	20 Ω макс.
Задержка срабатывания/запаздывание	5 сек/2° С
ВЫХОДЫ
Количество выходов	4
Тип	NP-C-NC
Номинальное напряжение	12 В пост.тока
Номинальный ток	8 A
Функции	Сигнализация, Отключение, Вентилятор, Неисправность
ДИСПЛЕЙ
Тип	7-сегментный светодиодный
СОЕДИНЕНИЯ
Ввод	Винт (Съемный)
ИЗОЛЯЦИЯ
Напряжение изоляции	2.5 кВ перем. тока за 1 мин.
ВНЕШНИЕ УСЛОВИЯ
Температура рабочего процесса	-10…55° С
Температура хранения	-25…80° С
Относительная влажность	мак. 90%
КОРПУС
Материал	Самозатухающий поликарбонат UL94-V0
Версия	DIN-рейка EN-50022 на 4 модуля
Габариты ВxШxГ	71x90x58 мм
Класс защиты	IP52
Вес	800 г
СООТВЕТСТВИЕ ТРЕБОВАНИЯМ
Эталонный стандарт	CEI EN 50081-2, CEI EN 50082-2, CEI 14.1 CEI EN



ПАРАМЕТР
АРТИКУЛ	ОПИСАНИЕ
АО	Аналоговый выход 0-20 мА
СВЯЗЬ
485	Порт связи RS485

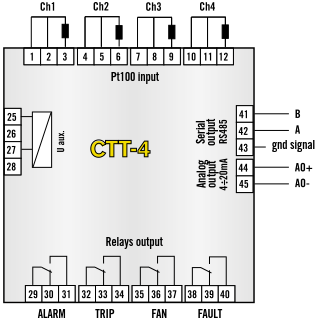

Соединение проводки (CTT-4)

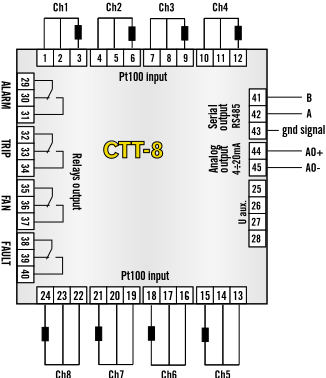

Соединение проводки (CTT-8)

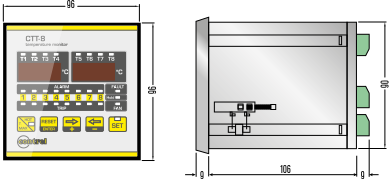

Размеры(мм)
