ELM-4 Вернуться назад

Амперметр для измерения дифференциальных или остаточных токов (до четырех одновременно) с использованием внешнего тороида, или для измерения линейных токов (возможно, также отдельных линий между ними) с использованием соответствующего внешнего трансформатора тока(ТТ).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ		ELM 4
ВСПОМОГАТЕЛЬНЫЙ ИСТОЧНИК ПИТАНИЯ
Номинальное напряжение		110-230-400 В перем. тока
Диапазон рабочих напряжений		±15%
Потребление энергии		3ВА
Частота		50-60Гц
ТОКОВЫЕ ВВОДЫ
Опорный ток		5А
Диапазон измерений		0,5…5А
Метод измерений		истинное среднеквадратичное значение
Перегрузочная способность		+ 30% от внешнего трансформатора тока
Потребление на месте		<0,5 ВА
ТОЧНОСТЬ
Измерения	Напряжение	-
	Ток	0.5%
	Мощность	-
	Частота	-
	Активная энергия	-
ИЗОЛЯЦИЯ
Напряжение изоляции		3кВ перем. тока в 1 мин.
ВНЕШНИЕ УСЛОВИЯ
Температура рабочего процесса		-10…+60° С
Температура хранения		-10…+80° С
КОРПУС
Версия		скрытый монтаж  96x96 мм
Класс защиты		IP52 с фронтальной стороны  IP50 для корпуса и клемм
Вес		500 г
СООТВЕТСТВИЕ ТРЕБОВАНИЯМ И СЕРТИФИКАЦИЯ
Эталонный стандарт		IEC/EN 50081, IEC/EN 61000-6-2 IEC/EN 61010-1, IEC/EN 61036-1
ПАРАМЕТРЫ
АРТИКУЛ		ОПИСАНИЕ
C1		Вспомогательный источник питания 20÷60 перем./пост. тока
C2		Вспомогательный источник питания 85÷230 перем./пост. тока
CT5		Токовые вводы от внешнего ТТ 1А
CT1		Номинальные токовые вводы от внешнего ТТ 1А
DO		2 цифровых вывода
A		1 цифровой вывод
ПОРТЫ СВЯЗИ
485		Серийный интерфейс RS485

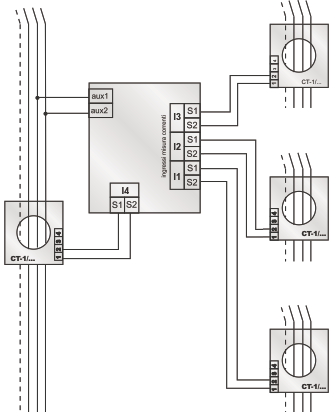

Соединение проводки (Внешний ТТ)
