ELR-1D Вернуться назад

• Реле утечки на землю типа A
• Внешний тороидальный трансфоматор
• Зеленый светодиодный индикатор питания (ON)
• Красный светодиодный индикатор срабатывания (TRIP)
• Кнопки TEST и RESET на лицевой панели
• Модульный корпус DIN, 1 модуль, с прозрачной крышкой, пригодный для крепления на рейку DIN 35 мм (IEC / EN 60715)
• Класс защиты: IP20 для клемм. IP40 с фронтальной стороны (с крышкой)



НАСТРОЙКИ
Конфигурируемая  уставка защиты на отключение (I Δ n)	0,03…0,30А 0,3…3А 3…30А
Конфигурируемое время задержки срабатывания (t)	0,02…0,5с 0,2…5с



АРТИКУЛ	УСТАНОВЛЕННОЕ ВСПОМОГАТЕЛЬНОЕ НАПРЯЖЕНИЕ ПИТАНИЯ	ВЫХОДНЫЕ КОНТАКТЫ	ВЕС (кг)
ELR-1D 24	24 В перем. /пост. тока	1	0,190
ELR-1D 48	48 В перем. /пост. тока	1	0,190
ELR-1D 110	110 В перем. /пост. тока	1	0,190
ELR-1D 230	230 В перем. /пост. тока	1	0,190

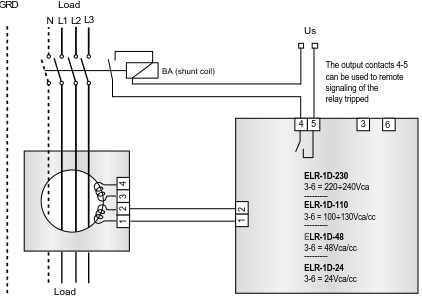

Соединение проводки





Размеры(мм)
