ELR-1E Вернуться назад

• Реле утечки на землю типа A
• Настройка распознавания ошибки
• Зеленый светодиодный индикатор питания (ON)
• Красный светодиодный индикатор срабатывания (TRIP)
• Кнопки TEST и RESET на лицевой панели
• Автоматический или ручной сброс настроек
• Корпус для скрытого монтажа 96x96 мм с прозрачной крышкой
• Класс защиты: IP20 для клемм. IP40 с фронтальной стороны (с крышкой)



НАСТРОЙКИ ДЛЯ  ELR-1E
Конфигурируемая  уставка защиты на отключение (I Δ n)	0,025…0,25А 0,25…2,05А 0,25…25А 25…250А(с внешним умножителем CT1-M )
Конфигурируемое время задержки срабатывания (t)	0.02…0,5с 0,2…5с



АРТИКУЛ	УСТАНОВЛЕННОЕ ВСПОМОГАТЕЛЬНОЕ НАПРЯЖЕНИЕ ПИТАНИЯ	ВЫХОДНЫЕ КОНТАКТЫ	ВЕС (кг)
ELR-1E 12	12 В перем. тока	1	0,280
ELR-1E 48	24-48 В перем. /пост. тока	1	0,280
ELR-1E 415	110В  перем. /пост. тока 240-415 перем. тока	1	0,280

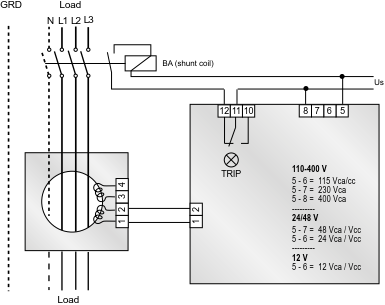

Соединение проводки

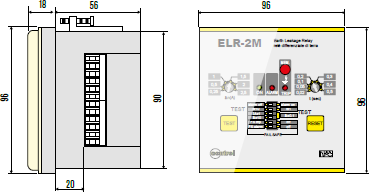

Размеры(мм)
