ELR-2 | ELR-2M Вернуться назад

• Реле утечки на землю типа A
• Два релейных выхода, каждый с перекидным контактом; оба могут использоваться для срабатывания или 1 для срабатывания и 1 для подачи сигнала тревоги.
• Регулируемый сигнал распознавания ошибки предварительной тревоги и срабатывания
• Автоматический контроль подключения тороидного трансформатора
• Зеленый светодиодный индикатор питания (ON)
• Красный светодиодный индикатор срабатывания реле (TRIP)
• Красный светодиодный индикатор предварит. предупреждения перед срабатыванием (ALARM)
• Кнопка TEST на лицевой панели
• Ручной сброс настроек с помощью кнопки RESET расположенной на лицевой панели или замыкания удаленного контакта
• Автоматическая переустановка посредством замыкания удаленного контакта или перемычки
• Указатель срабатывания (TRIP MEMORY) (только ELR-2M)
• Корпус для скрытого монтажа 96x96 мм с прозрачной крышкой
• Класс защиты: IP20 для клемм; IP40 с лицевой стороны (с крышкой).



НАСТРОЙКИ ДЛЯ ELR-2 | ELR-2M
Конфигурируемая  уставка защиты на отключение (I Δ n)	0,025...0,25А      0,25...2,5А 2,5...25А 25...250А(с внешним умножителем СТ1-М)
Уставка подачи предупредительного сигнала тревоги	фикс. 70%
Конфигурируемое время задержки срабатывания (t)	0,02...0,5с 0,2...5с



АРТИКУЛ	УСТАНОВЛЕННОЕ ВСПОМОГАТЕЛЬНОЕ НАПРЯЖЕНИЕ ПИТАНИЯ	ВЫХОДНЫЕ КОНТАКТЫ	ВЕС (кг)
ELR-2 48	24-48 В перем. /пост. тока	2	0,395
ELR-2 415	110В  перем. /пост. ток–В  240-415 перем. тока	2	0,395
ELR-2М 48	24-48 В перем. /пост. тока	2	0,405
ELR-2М 415	110 В  перем. /пост. тока – 240-415В  перем. тока	2	0,405

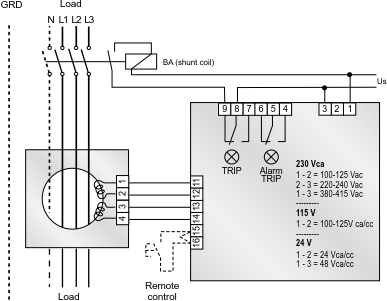

Соединение проводки

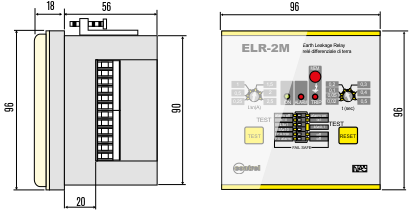

Размеры(мм)
