ELR-3C Вернуться назад

• Реле утечки на землю типа A
• Внешний тороидальный трансформатор
• Зеленый светодиодный индикатор питания (ON)
• Красный светодиодный индикатор срабатывания (TRIP)
• Кнопки TEST и RESET на лицевой панели
• Автоматический или ручной сброс настроек
• Модульный корпус DIN, 3 модуля, с прозрачной крышкой
• Класс защиты: IP20 для клемм. IP40 с фронтальной стороны (с крышкой)



НАСТРОЙКИ
Конфигурируемая  уставка защиты на отключение  (I Δ n)	0,025…0,25А 0,25…2,05А 0,25…25А 25…250А(с внешним умножителем CT1-M )
Конфигурируемое время задержки срабатывания (t)	0.02…0,5с 0,2…5с



АРТИКУЛ	УСТАНОВЛЕННОЕ ВСПОМОГАТЕЛЬНОЕ НАПРЯЖЕНИЕ ПИТАНИЯ	ВЫХОДНЫЕ КОНТАКТЫ	ВЕС (кг)
ELR-3C 12	12 В перем. тока	1	0,190
ELR-3C 48	24-48 В перем. /пост. тока	1	0,190
ELR-3C 415	110В  перем. /пост. тока 240-415 перем. тока	1	0,190
ELR-3C 240CC	240 В пост. тока	1	0,190

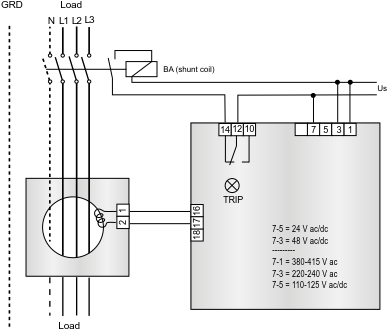

Соединение проводки





Размеры(мм)
