ELR-3E Вернуться назад

• Реле утечки на землю типа A
• Внешний тороидальный трансфоматор
• Зеленый светодиодный индикатор питания (ON)
• Красный светодиодный индикатор срабатывания (TRIP)
• Кнопки TEST и RESET на лицевой панели
• Ручной сброс настроек
• Модульный корпус DIN, 3 модуля, с прозрачной крышкой
• Класс защиты: IP20 для клемм. IP40 с фронтальной стороны (с крышкой)



НАСТРОЙКИ
Конфигурируемая  уставка защиты на отключение (I Δ n)	0,03А        0,1А 0,3А 0,5А 1А
Конфигурируемое время задержки срабатывания (t)	0,02с 0,2с 0,5с 1с 5с



АРТИКУЛ	УСТАНОВЛЕННОЕ ВСПОМОГАТЕЛЬНОЕ НАПРЯЖЕНИЕ ПИТАНИЯ	ВЫХОДНЫЕ КОНТАКТЫ	ВЕС (кг)
ELR-3E 48	24-48 В перем./пост. тока	1	0,190
ELR-3E 415	110 В перем./пост. тока – 240-415 В перем. тока	1	0,190

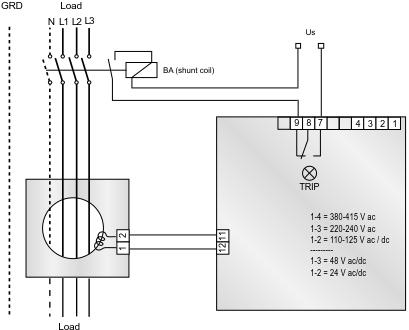

Соединение проводки

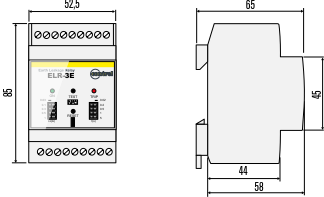

Размеры(мм)
