ELR-3F Вернуться назад

• Реле утечки на землю типа A
• Внешний тороидальный трансформатор
• Зеленый светодиодный индикатор питания (ON)
• Красный светодиодный индикатор срабатывания (TRIP)
• Кнопки TEST и RESET на лицевой панели
• Автоматический или ручной сброс настроек
• Модульный корпус DIN, 3 модуля, с прозрачной крышкой
• Класс защиты: IP20 для клемм. IP40 с фронтальной стороны (с крышкой)



НАСТРОЙКИ
Конфигурируемая  уставка защиты на отключение (I Δ n)	фикс. 0,3А
Конфигурируемое время задержки срабатывания (t)	фикс. 0.02 или 0,5с



АРТИКУЛ	УСТАНОВЛЕННОЕ ВСПОМОГАТЕЛЬНОЕ НАПРЯЖЕНИЕ ПИТАНИЯ	ВЫХОДНЫЕ КОНТАКТЫ	ВЕС (кг)
ELR-3F 48	24-48В перем./пост. тока	1	0,175
ELR-3F 415	110В перем./пост. тока 240-415 перем. тока	1	0,175

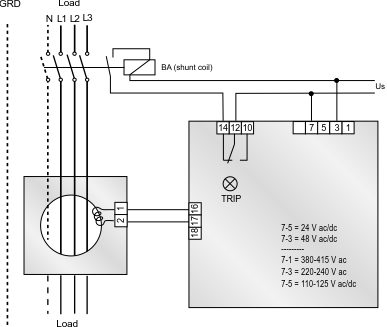

Соединение проводки





Размеры(мм)
