ELR-4o | ELR-4mo | ELR-4v | ELR-4MV Вернуться назад

• Реле утечки на землю типа A
• Внешний тороидальный трансфоматор
• Зеленый светодиодный индикатор питания (ON)
• Красный светодиодный индикатор срабатывания (TRIP)
• Кнопки TEST и RESET на лицевой панели
• Автоматический или ручной сброс настроек
• Указатель срабатывания (TRIP MEMORY) (только для ELR-m4o, ELR-m4v)
• Класс защиты: IP20 для клемм. IP40 с фронтальной стороны (с крышкой)



НАСТРОЙКИ
Конфигурируемая  уставка защиты на отключение (I Δ n)	0,025…0,25А 0,25…2,05А 0,25…25А 25…250А(с внешним умножителем CT1-M )
Конфигурируемое время задержки срабатывания (t)	0.02…0,5с 0,2…5с



АРТИКУЛ	УСТАНОВЛЕННОЕ ВСПОМОГАТЕЛЬНОЕ НАПРЯЖЕНИЕ ПИТАНИЯ	ВЫХОДНЫЕ КОНТАКТЫ	ВЕС (кг)
ELR-4v 48	24-48 В перем. /пост. тока	2	0,390
ELR-4v 415	110 В перем. /пост. тока – 240-415 В  перем. тока	2	0,390
ELR-4o 48	24-48 В перем. /пост. тока	2	0,390
ELR-4o 415	110 В перем. /пост. тока – 240-415 В перем. тока	2	0,390
ELR-m4v 48	24-48 В перем. /пост. тока	2	0,390
ELR-m4v 415	110 В перем. /пост. тока – 240-415 В перем. тока	2	0,390
ELR-m4o 48	24-48 В перем. /пост. тока	2	0,390
ELR-m4o 415	110 В перем. /пост. тока – 240-415 В перем. тока	2	0,390

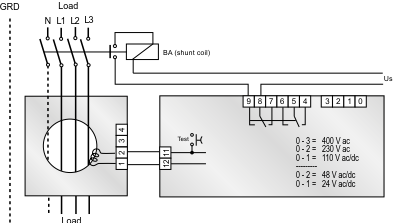

Соединение проводки

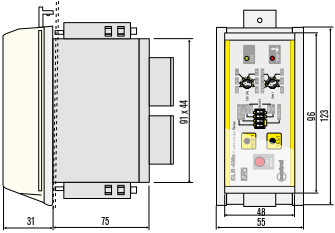

Размеры(мм)
