ELR-61 | ELR-m61 | ELR-62 | ELR-m62 Вернуться назад

• Реле утечки на землю типа A
• Внешний тороидальный трансфоматор
• Зеленый светодиодный индикатор питания (ON)
• Красный светодиодный индикатор срабатывания (TRIP)
• Красный светодиодный индикатор предварит. предупреждения перед срабатыванием (ALARM) (только для ELR-62, ELR-m62)
• Кнопки TEST и RESET на лицевой панели
• Автоматический или ручной сброс настроек
• Указатель срабатывания (TRIP MEMORY) (только для ELR-m61, ELR-m61)
• Модульный корпус DIN, 6 модулей, с прозрачной крышкой
• Класс защиты: IP20 для клемм. IP40 с фронтальной стороны (с крышкой)



НАСТРОЙКИ
Конфигурируемая  уставка защиты на отключение (I Δ n)	0,025…0,25А 0,25…2,05А 0,25…25А 25…250А(с внешним умножителем CT1-M )
Уставка подачи предупредительного сигнала тревоги	фикс. 70% (только для ELR-62, ELR-m62 )
Конфигурируемое время задержки срабатывания (t)	0.02…0,5с 0,2…5с



АРТИКУЛ	УСТАНОВЛЕННОЕ ВСПОМОГАТЕЛЬНОЕ НАПРЯЖЕНИЕ ПИТАНИЯ	ВЫХОДНЫЕ КОНТАКТЫ	ВЕС (кг)
ELR-61 48	24-48 В перем. /пост. тока	2	0,390
ELR-61 415	110-240-415 В перем. тока	2	0,390
ELR-61 /10 калибровка до 10 мА	110-240-415 В перем. тока	2	0,390
ELR-m61 48	24-48 В перем. /пост. тока	2	0,390
ELR-m61 415	110-240-415 В перем. тока	2	0,390
ELR-62 48	24-48 В перем. /пост. тока	2	0,390
ELR-62 415	110-240-415 В перем. тока	2	0,390
ELR-m62 48	24-48 В перем. /пост. тока	2	0,390
ELR-m62 415	110-240-415 В перем. тока	2	0,390

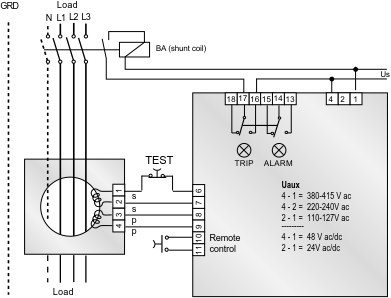

Соединение проводки(ELR-61 and ELR-61m)

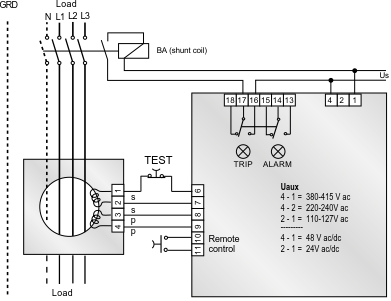

Соединение проводки (ELR-62 and ELR-62m)





Размеры(мм)
