ELR-8V | ELR-8tcs | ELR-8mVtcs Вернуться назад

• Реле утечки на землю типа A
• Два релейных выхода, каждый с перекидным контактом; оба могут использоваться для срабатывания или 1 для срабатывания и 1 для подачи сигнала тревоги.
• Регулируемый сигнал распознавания ошибки предварительной тревоги и срабатывания
• Автоматический контроль подключения тороидного трансформатора
• Зеленый светодиодный индикатор питания (ON)
• Красный светодиодный индикатор срабатывания реле (TRIP)
• Красный светодиодный индикатор предварит. предупреждения перед срабатыванием (ALARM)
• Кнопка TEST на лицевой панели
• Ручной сброс настроек с помощью кнопки RESET расположенной на лицевой панели или замыкания удаленного контакта
• Автоматическая переустановка посредством замыкания удаленного контакта или перемычки
• Указатель срабатывания (TRIP MEMORY) (только ELR-8mVtcs)
• Цифровое измерение тока утечки с сохранением в памяти значения срабатывания (только для ELR-8mVtcs)
• Контроль исправности цепи размыкания TCS (только для ELR-8tcs, ELR-8mVtcs)
• Корпус для скрытого монтажа 96x96 мм с прозрачной крышкой
• Класс защиты: IP20 для клемм. IP40 с фронтальной стороны (с крышкой)



НАСТРОЙКИ
Конфигурируемая  уставка защиты на отключение (I Δ n)	0,03…30А 30А…300А(с внешним умножителем CT1-M )
Уставка подачи предупредительного сигнала тревоги	фикс. 70%
Конфигурируемое время задержки срабатывания (t)	0.02…0,5с 0,2…5с



АРТИКУЛ	УСТАНОВЛЕННОЕ ВСПОМОГАТЕЛЬНОЕ НАПРЯЖЕНИЕ ПИТАНИЯ	ВЫХОДНЫЕ КОНТАКТЫ	ВЕС (кг)
ELR-8V 48	24-48 В перем. /пост. тока	2	0,570
ELR-8V 110	110 В пост. тока	2	0,570
ELR-8V 415	110В  перем. /пост. тока 240-415 перем. тока	2	0,570
ELR-8Vtcs 48	24-48 В перем. /пост. тока	2	0,570
ELR-8Vtcs 110	110 В пост. тока	2	0,570
ELR-8Vtcs 415	110В  перем. /пост. тока 240-415 перем. тока	2	0,570
ELR-8mVtcs 48	24-48 В перем. /пост. тока	2	0,570
ELR-8mVtcs 110	110 В пост. тока	2	0,570
ELR-8mVtcs 415	110В  перем. /пост. тока 240-415 перем. тока	2	0,570

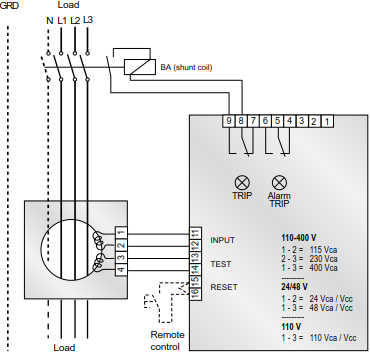

Соединение проводки(ELR-8V)

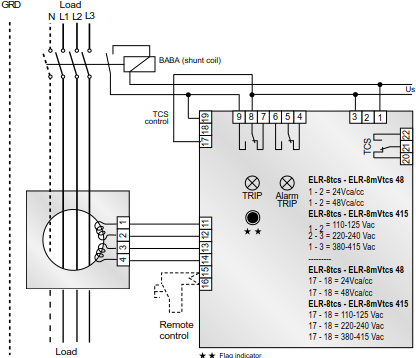

Соединение проводки(ELR-8tcs and ELR-8mVtcs)

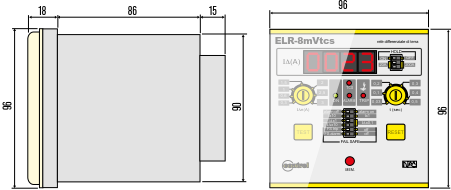

Размеры(мм)
