ELR-91 | ELR-92 Вернуться назад

• Реле утечки на землю типа A
• Регулируемый сигнал распознавания ошибки предварительной тревоги и срабатывания (только для ELR-92)
• Зеленый светодиодный индикатор питания (ON)
• Красный светодиодный индикатор срабатывания реле (TRIP)
• Красный светодиодный индикатор предварит. предупреждения перед срабатыванием (ALARM)
• Кнопки TEST и RESET на лицевой панели
• Автоматический или ручной сброс настроек
• Корпус для скрытого монтажа 72x72 мм с прозрачной крышкой
• Класс защиты: IP20 для клемм. IP40 с фронтальной стороны (с крышкой)



НАСТРОЙКИ
Конфигурируемая уставка защиты на отключение (I Δ n)	0,025…0,25А 0,25…2,05А 0,25…25А 25…250А(с внешним умножителем CT1-M )
Конфигурируемое время задержки срабатывания (t)	0.02…0,5с 0,2…5с
Уставка подачи предупредительного сигнала тревоги	фикс. 70%(только для ELR-92 )



АРТИКУЛ	УСТАНОВЛЕННОЕ ВСПОМОГАТЕЛЬНОЕ НАПРЯЖЕНИЕ ПИТАНИЯ	ВЫХОДНЫЕ КОНТАКТЫ	ВЕС (кг)
ELR-91 48	24-48 В перем. /пост. тока	1	0,322
ELR-91 240	110 В  перем. /пост. тока  240 перем. тока	1	0,322
ELR-92 48	24-48 В перем. /пост. тока	2	0,322
ELR-92 110	110 В  пост. тока	2	0,322
ELR-92 415	110-240-415 перем. тока	2	0,322

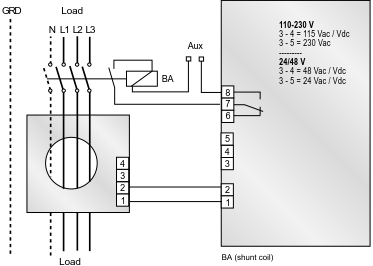

Соединение проводки(ELR-91)

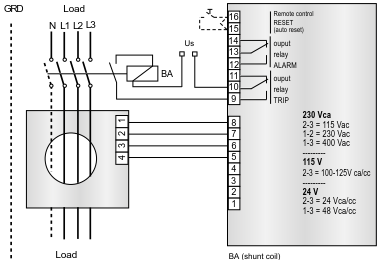

Соединение проводки(ELR-92)

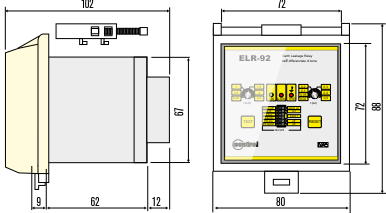

Размеры(мм)

ВЕС (кг)
