ELR-D2-V Вернуться назад

• Истинное среднеквадратичное значение
• Реле утечки на землю типа A
• Внешний тороидальный трансформатор
• Зеленый светодиодный индикатор питания (ON)
• Красный светодиодный индикатор срабатывания (TRIP)
• ЖК-дисплей
• Кнопки TEST и RESET на лицевой панели
• Последовательный интерфейс RS485 (Modbus RTU)
• Модульный корпус DIN, 2 модуля, с прозрачной крышкой
• Класс защиты: IP20 для клемм. IP40 с фронтальной стороны (с крышкой)



НАСТРОЙКИ
Конфигурируемая уставка защиты на отключение (I Δ n)	0,03…30А
Уставка подачи предупредительного сигнала тревоги	ВЫКЛ. 50…90%
Конфигурируемое время задержки срабатывания (t)	0.02…10с



АРТИКУЛ	УСТАНОВЛЕННОЕ ВСПОМОГАТЕЛЬНОЕ НАПРЯЖЕНИЕ ПИТАНИЯ	ВЫХОДНЫЕ КОНТАКТЫ	ДИСПЛЕЙ	ПОРТ СВЯЗИ	ВЕС (кг)
ELR-D2 110	110 В перем. тока	1	-		0,200
ELR-D2-V 110	110 В перем. тока	1	ЖК		0,200
ELR-D2-V-485 110	110 В перем. тока	1	ЖК	RS485 (Modbus RTU)	0,200
ELR-D2 240	240 В перем. тока	1	-		0,200
ELR-D2-V 240	240 В перем. тока	1	ЖК		0,200
ELR-D2-V-485 240	240 В перем. тока	1	ЖК	RS485 (Modbus RTU)	0,200

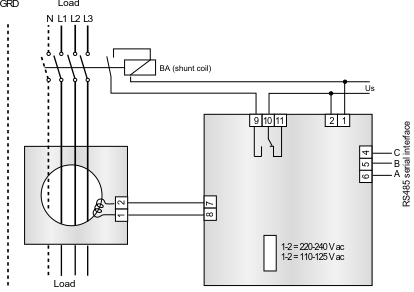

Соединение проводки

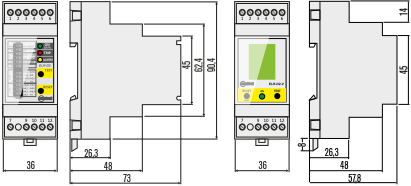

Размеры(мм)
