ELRC-1 Вернуться назад



• Реле утечки на землю типа A
• Встроенный тороидальный трансформатор стандартного диаметра 35-60-80-110 мм
• Зеленый светодиодный индикатор питания (ON)
• Красный светодиодный индикатор срабатывания (TRIP)
• Кнопки TEST и RESET на лицевой панели
• Автоматический или ручной сброс настроек
• Компактный корпус для крепления на монтажной панели
• Класс защиты: IP20 для клемм



НАСТРОЙКИ
Конфигурируемая уставка защиты на отключение (I Δ n)	0,025…0,25А 0,25…2,05А 0,25…25А 25…250А(с внешним умножителем CT1-M )
Конфигурируемое время задержки срабатывания (t)	0.02…0,5с 0,2…5с



АРТИКУЛ	УСТАНОВЛЕННОЕ ВСПОМОГАТЕЛЬНОЕ НАПРЯЖЕНИЕ ПИТАНИЯ	ВЫХОДНЫЕ КОНТАКТЫ	ВЕС (кг)
ELRC-1/…48	24-48 В перем. /пост. тока	1	0,485
ELRC-1/…415	110 В  перем. /пост. тока 240-415 перем. тока	1	0,485

/… заменить числом, соответствующим нужному диаметру (35-60-80-110 мм)

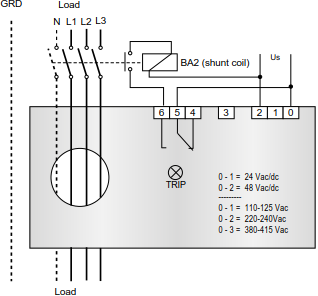

Соединение проводки

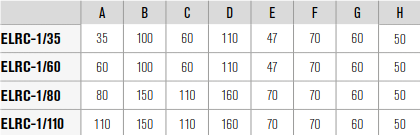

Размеры(мм)
