ELRC-B Вернуться назад

• Реле утечки на землю типа A
• Встроенные тороидальный трансформатор Ø28mm
• Настраиваемая отказоустойчивая работа
• Зеленый светодиодный индикатор питания (ON)
• Красный светодиодный индикатор срабатывания (TRIP)
• Кнопки TEST и RESET на лицевой панели
• Автоматический или ручной сброс настроек
• Модульный корпус DIN, 6 модулей, с прозрачной крышкой
• Класс защиты: IP20 для клемм. IP40 с фронтальной стороны (с крышкой)



НАСТРОЙКИ
Конфигурируемая уставка защиты на отключение (I Δ n)	0,025…0,25А           0,25…2,05А 0,25…25А
Конфигурируемое время задержки срабатывания (t)	0.02…0,5с 0,2…5с

АРТИКУЛ	УСТАНОВЛЕННОЕ ВСПОМОГАТЕЛЬНОЕ НАПРЯЖЕНИЕ ПИТАНИЯ	ВЫХОДНЫЕ КОНТАКТЫ	ВЕС (кг)
ELRC-B 48	24-48 В перем. /пост. тока	2	0,375
ELRC-B 415	110В  перем. /пост. тока 240-415 перем. тока	2	0,375



Соединение проводки

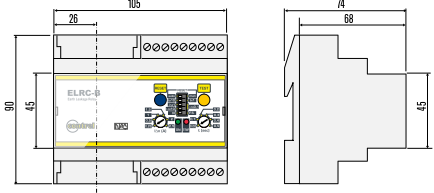

Размеры(мм)
