ELRC-BL | ELRD-L | ELRD-L2m Вернуться назад

• Реле утечки на землю типа A
• Автоматическое срабатывание и повторное включение
• Внешний тороидальный трансформатор (только для ELRD-L, ELRD-L2m)
• Встроенный тороидальный трансформатор Ø28 мм (только для ELRC-BL)
• Зеленый светодиодный индикатор питания (ON)
• Красный светодиодный индикатор срабатывания реле (TRIP)
• Красный светодиодный индикатор предварит. предупреждения перед срабатыванием (ALARM) (только для ELRD-L2m)
• Кнопки TEST и RESET на лицевой панели
• Автоматический или ручной сброс настроек
• Указатель срабатывания (TRIP MEMORY) (только для ELRD-L2m )
• Модульный корпус DIN, 6 модулей, с прозрачной крышкой
• Класс защиты: IP20 для клемм. IP40 с фронтальной стороны (с крышкой)



НАСТРОЙКИ ДЛЯ  ELRC-BL | ELRD-L | ELRD-L2m
Конфигурируемая  уставка защиты на отключение (I Δ n)	0,025…0,25А 0,25…2,05А 0,25…25А 25…250А(с внешним умножителем CT1-M )
Уставка подачи предупредительного сигнала тревоги	фикс. 70%  (только для ELRD-L2m)
Конфигурируемое время задержки срабатывания (t)	0.02…0,5с 0,2…5с
Попытки автоматического закрытия	3 или 6 непрерывно следующие (только для ELRC-BL) 3 непрерывно следующие (только для ELRD-L, ELRD-L2m)



АРТИКУЛ	УСТАНОВЛЕННОЕ ВСПОМОГАТЕЛЬНОЕ НАПРЯЖЕНИЕ ПИТАНИЯ	ВЫХОДНЫЕ КОНТАКТЫ	ВЕС (кг)
ELRC-BL	240 В перем. тока	2	0,370
ELRD-L	240 В перем. тока	2	0,390
ELRD-L2m	240 В перем. тока	2	0,390

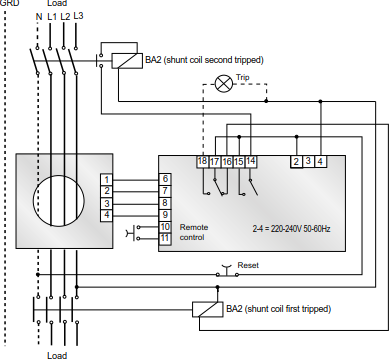

Соединение проводки (ELRC-BL)

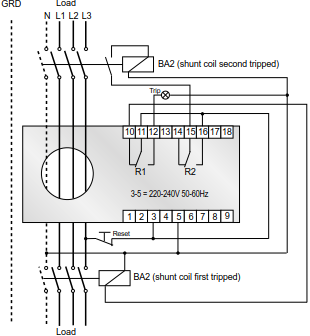

Соединение проводки (ELRD-L | ELRD-L2m)

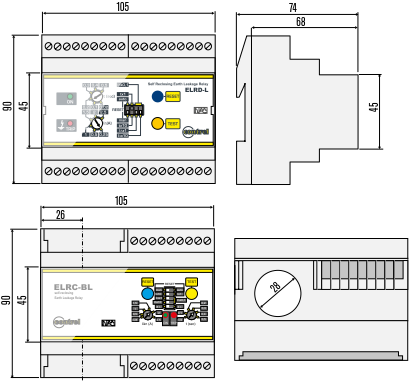

Размеры(мм)
