Базовые сигнальные секции типа SQ доступны в версиях 30x30 мм. Размер 30x30 мм был выбран, ввиду возможности достижения размера DIN 72x72 мм, с возможной комбинацией из 4 секций. Все вышеперечисленное позволяет устанавливать прибор с другими встроенными системами, в соответствии со стандартом DIN.
Серия SQ подготовлена для установки ламп накаливания или нескольких светодиодных ламп с креплением BAS9 и мощностью 1 Вт. Можно установить до 200 окон.
Замена лампы производится с лицевой стороны панели
Сборка
На приведенной ниже диаграмме показано, как построена сборка рамы, с использованием различных слоев для рассеивания света, цвета и окна, а также отображения текста с помощью вставки маркировочной пленки. Эти сборки легко перемещать в индикаторной рамке и менять цвет или текст на месте.
1. Рамка
2. Цвет окна фильтра
3. Маркировочная пленка
4. Линза
5. Лампа
6. Крепежный механизм
7. Рамка крепления линзы
Размер окна и схема

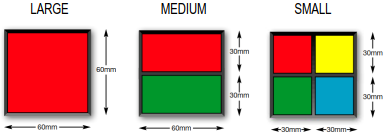

Панель сигнализации SQ имеет модульную конструкцию, позволяющую клиентам быстро проектировать каждую сигнализационную систему в соответствии с их точными требованиями, как к размеру окна, так и к их количеству. Система состоит из нескольких секций. Каждая секция имеет размеры 60x60 мм, и может быть сконфигурирована как одно большое окно (60x60 мм), два средних окна (60x30 мм) или четыре небольших окна (30x30 мм).
